1.1、黃興路步行街各配電室情況介紹

    長沙黃興路步行街（以下簡稱：步行街）位于五一商圈，是長沙市繁華的地段之一。是一條于2002年修繕竣工的步行商業街。北起芙蓉區司門口，南到南門口，全長838米，街面寬23-26米，包括近萬平方米的黃興廣場，商業總面積25萬平方米，其中新建面積15萬平方米，是集購物、休閑、娛樂、餐飲、文化及旅游等多項功能于一體的綜合性場所。

步行街由8個配電間，共十幾臺變壓器供電，由于步行街內商戶大量使用LED燈等等現代光源、顯示屏及大量單相開關電源設備（計算機、打印機等，造成零線電流過大，零排發熱嚴重，經貴公司電氣工程師自行測試，發現零線電流很大，電纜、變壓器聲音大、發熱嚴重存在明顯的安全隱患。

1.2、電網中的3次諧波危害

1）中性線嚴重過負荷、使電纜電線過熱，加速絕緣老化；

2）絕緣老化到一定程度，導致短路和接地故障引起電氣火災；

3）零線電流過大容易造成電纜發熱，金屬套管發熱，變壓器發熱，能耗增加；4）中性線零位飄移，使中性線對地有電壓，對設備及人身安全造成隱患并干擾弱電設備（如計算機死機，儀器失靈，電表計量不準確等）；

5）零序諧波容易造成變壓器利用率低，中性線過負荷使跳閘頻繁；

6）對系統其它設備形成沖擊，特別是與電容器容易引起諧振，放大諧波，造成更大沖擊。
1.3、  新恒基電氣設計方案

商場專用零線電流消除器（HJLS-Z系列）是針對商場3次諧波過大，三相電流不平衡的特點，集新恒基電氣十多年零線電流處理經驗及各種技術完美集成的又一創新佳作。是解決商場零線電流過大的[敏感詞]產品。

商場專用零線電流消除器與相線串聯連接，3次諧波電流通過零線電流消除器后，零線電流消除器通過軟件自動測試，計算及跟蹤三相電流的變化情況，快速響應，在器件內部制造出大小相等/方向相反的磁通和原有3次諧波產生的磁通進行抵消，從而濾除3次諧波電流，消除零線電流,它可消除整個回路的零線電流（包括首末端）。帶有自動旁路、過載、缺相等等保護。

1.4、  現場運行效果及測試。

我司根據與2019年3月對長沙步行街安裝了零線電流消除器，安裝后設備運行穩定，并對長沙步行街零線電流處理效果進行測試，測試效果如下：

1.5、  零線電流消除器現場運行結論：

從以上數據可看出，設備運行前后，零線電流下降了90%以上，效果明顯，解除了因零線電流過大造成的火災隱患。全面達到設計效果。

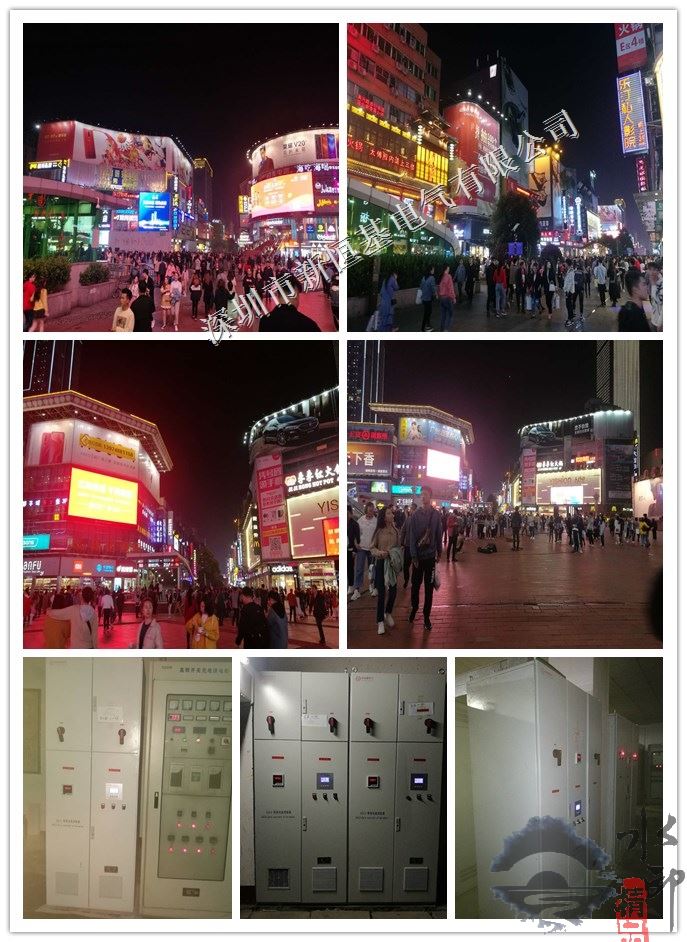

1.6、  長沙黃興路步行街現場圖片
