深圳市麟恒中心廣場零線電流消除案例

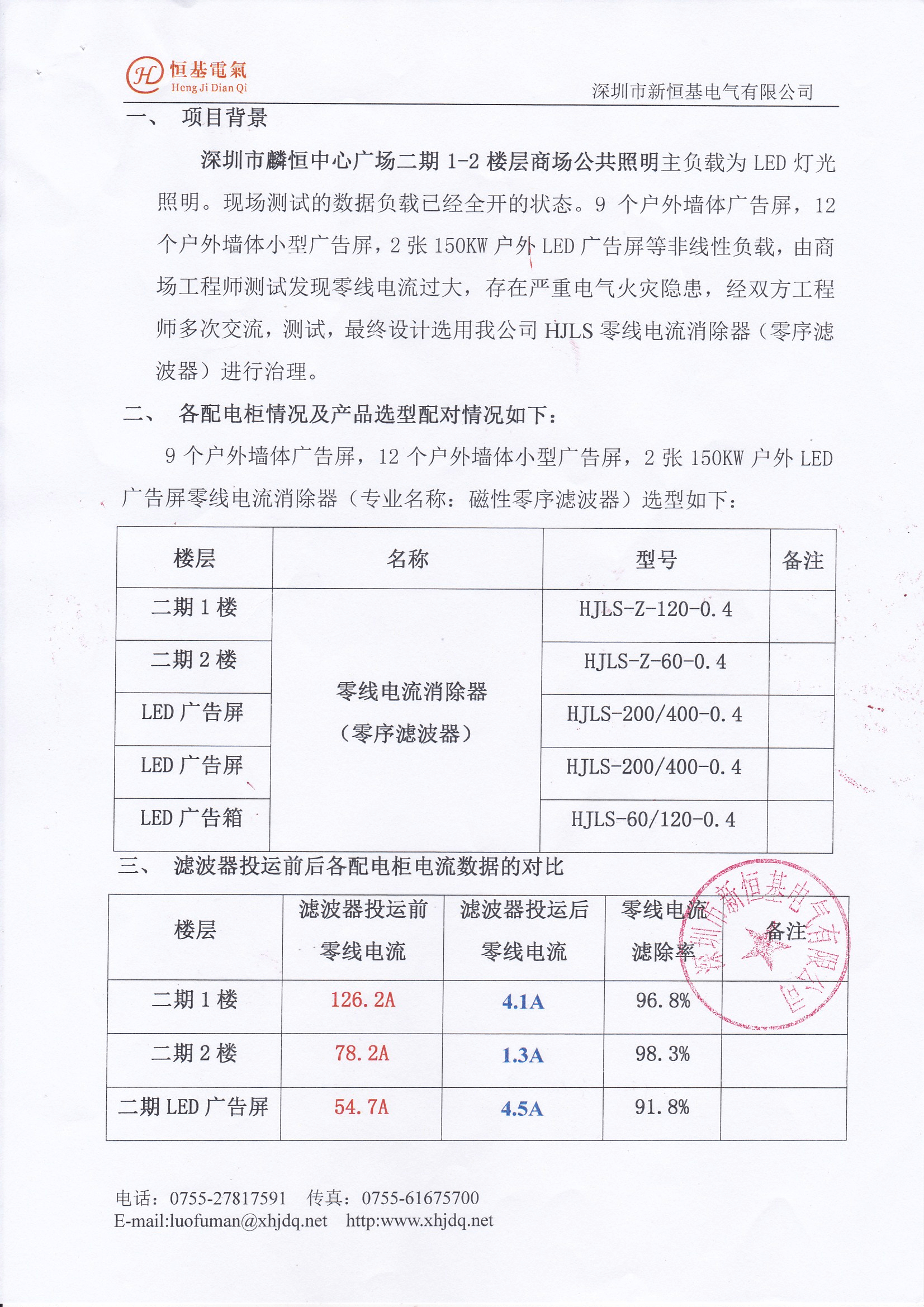

一、 項目背景
深圳市麟恒中心廣場二期1-2樓層商場公共照明主負載為LED燈光照明。現場測試的數據負載已經全開的狀態。9個戶外墻體廣告屏，12個戶外墻體小型廣告屏，2張150KW戶外LED廣告屏等非線性負載，由商場工程師測試發現零線電流過大，存在嚴重電氣火災隱患，經雙方工程師多次交流，測試，終設計選用我公司HJLS零線電流消除器（零序濾波器）進行治理。
二、 各配電柜情況及產品選型配對情況如下：

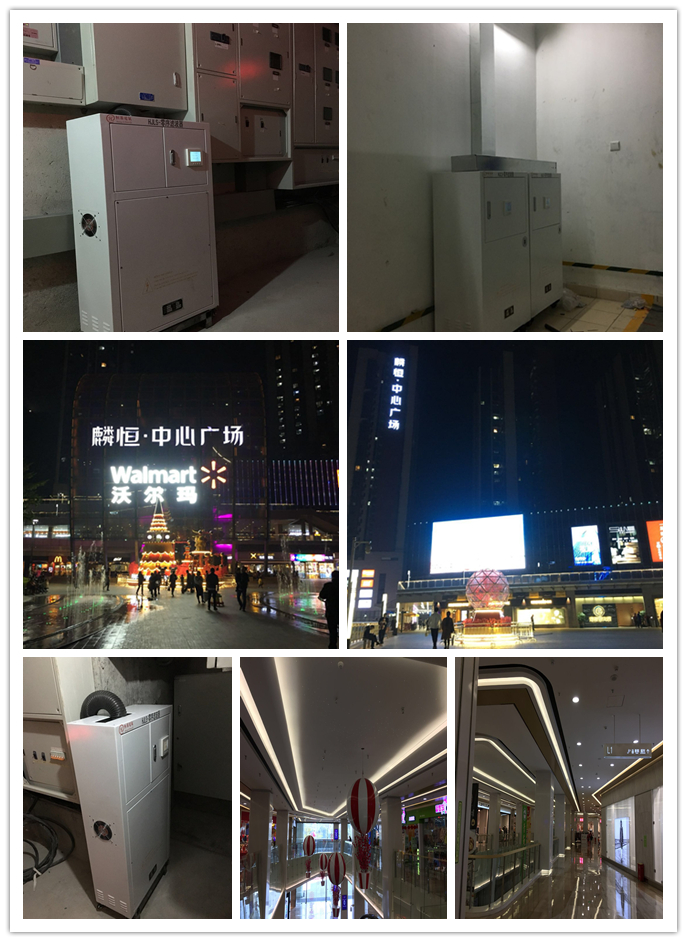

9個戶外墻體廣告屏，12個戶外墻體小型廣告屏，2張150KW戶外LED廣告屏零線電流消除器（專業名稱：磁性零序濾波器）選型如下：
|
樓層 |
名稱 |
型號 |
備注 |
|
二期1樓 |
零線電流消除器 （零序濾波器） |
HJLS-Z-120-0.4 |
|
|
二期2樓 |
HJLS-Z-60-0.4 |
||
|
LED廣告屏 |
HJLS-200/400-0.4 |
||
|
LED廣告屏 |
HJLS-200/400-0.4 |
||
|
LED廣告箱 |
HJLS-60/120-0.4 |
三、 濾波器投運前后各配電柜電流數據的對比
|
樓層 |
濾波器投運前 零線電流 |
濾波器投運后 零線電流 |
零線電流 濾除率 |
備注 |
|
二期1樓 |
126.2A |
4.1A |
96.8% |
|
|
二期2樓 |
78.2A |
1.3A |
98.3% |
|
|
二期LED廣告屏 |
54.7A |
4.5A |
91.8% |
|
|
二期LED廣告箱 |
47.2A |
4.0A |
91.5% |
|
|
一期LED廣告屏 |
55A |
2.8A |
95% |

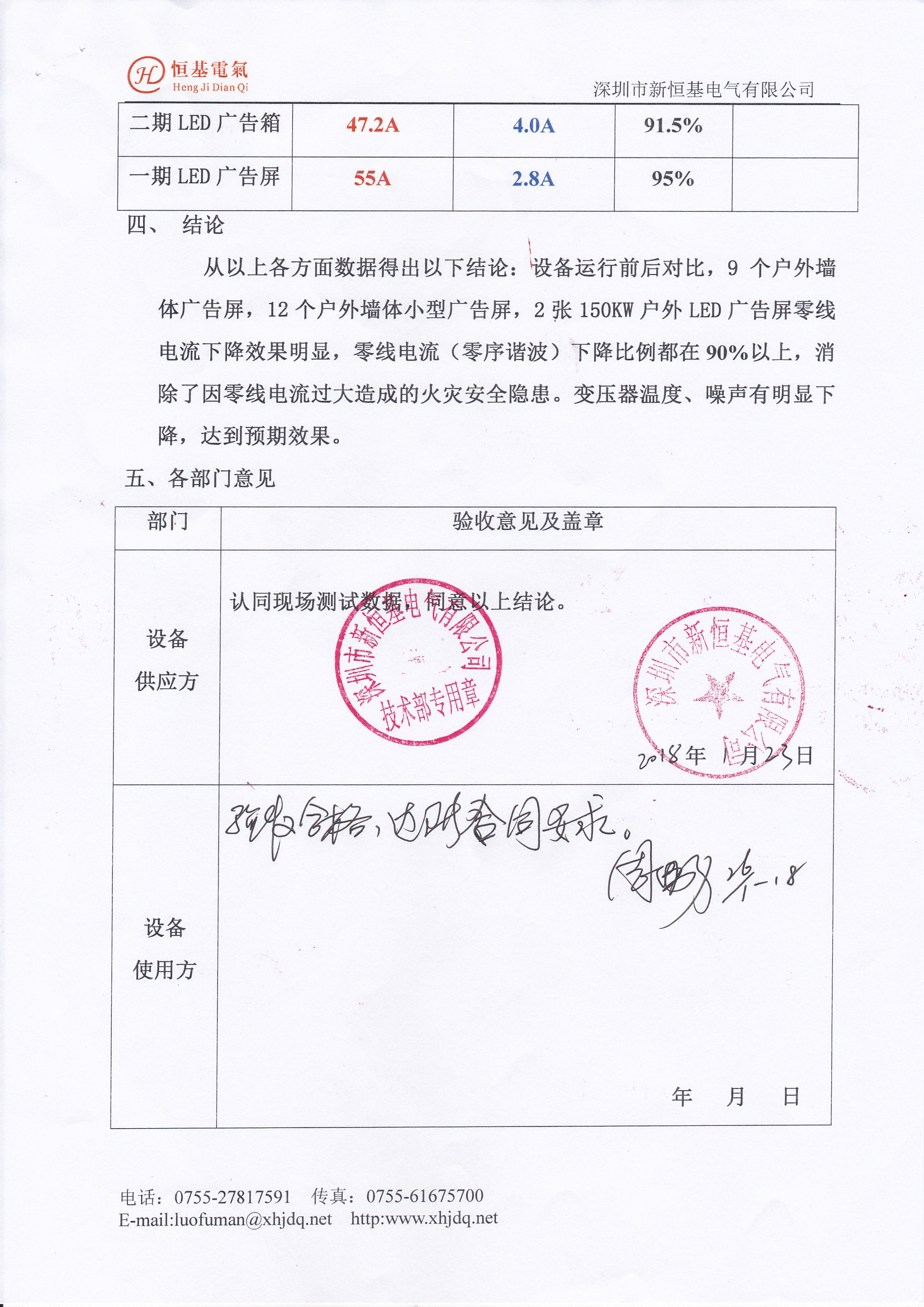

四、 結論
從以上各方面數據得出以下結論：設備運行前后對比，9個戶外墻體廣告屏，12個戶外墻體小型廣告屏，2張150KW戶外LED廣告屏零線電流下降效果明顯，零線電流（零序諧波）下降比例都在91%以上，消除了因零線電流過大造成的火災安全隱患。變壓器溫度、噪聲有明顯下降，達到預期效果。
