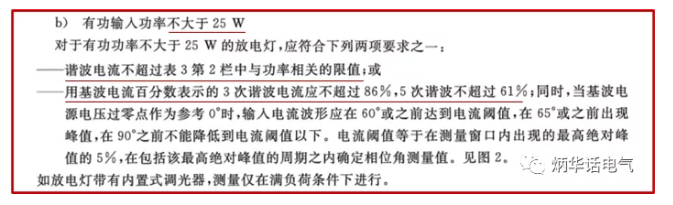

請各位認真關注上文中畫紅線的部位!
文中表2和表3是標準中表格編號,內容根據標準原表格內容補充標準中的規定(如上文所示),以及調整注釋位置,具體如下二表所示。

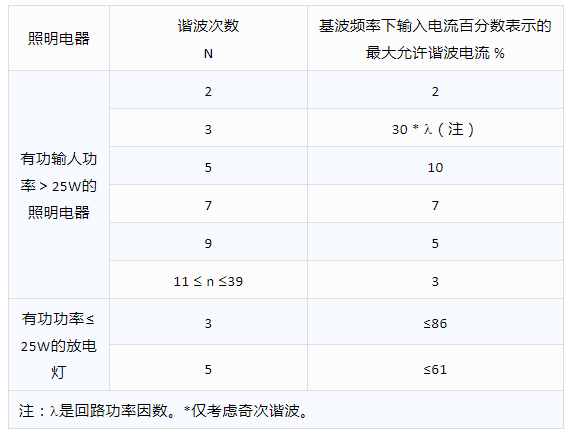

表2 C類設備的限值(改)

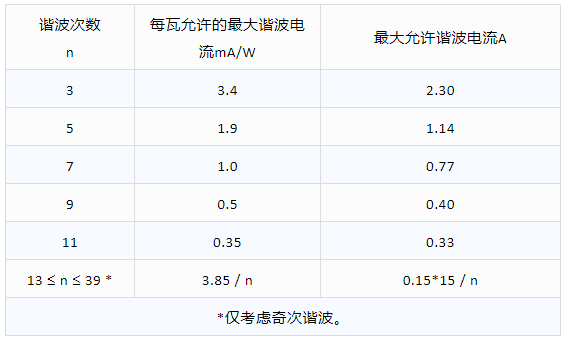

表3 C類設備的限值(改)

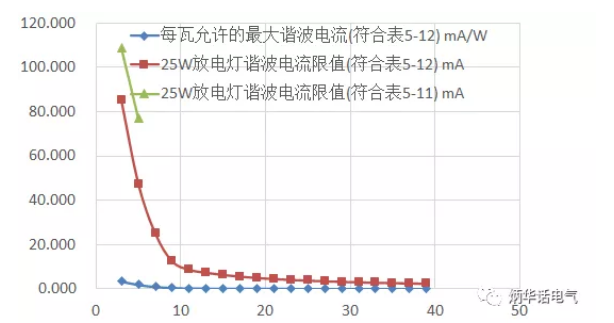

由此可以看出,對有功功率不大于25W的放電燈,對其諧波有兩種考核辦法,如上述兩表所示,自然生產企業會選用成本低的指標生產、檢測產品。那么,上述兩表有何區別?下圖一目了然(以25W為例)。

顯然,圖中綠線(表2)比較簡單,只考核3次和5次諧波,要求遠低于25W以上的放電燈。而這種應用從放電燈已經延伸到LED燈,T/CECS 10021-2019《照明用LED驅動電源技術要求》試圖將功率降到5W,但由于團體標準的地位較低,實際效果不佳。

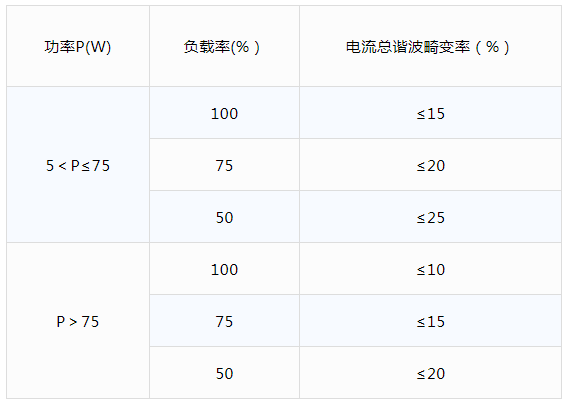

表4 LED驅動電源電流總諧波畸變率

這就是實際工程中照明回路中性線電流過大的主要原因!
GB17625.1-2012被廣泛應用,照明行業也將其從氣體放電燈延伸至LED;
由于產品標準對25W及以下燈具的諧波要求過低,成為諧波污染的重災區。
