我們都知道在低壓配電系統中,正常時零線的電流比火線要小,這是因為三相復合用電平衡時,三相電流互相抵消,零線的電流為零。當三相復合用電不平衡時,三相電流無法完全抵消,那么不平衡的電流就會通過零線回到變壓器,但是不管怎么樣,零線的電流都不可能超過火線。
但是現實卻顛覆了這個概念,我們一起來看一下是什么事情。有一天一個客戶打來電話,咨詢我一個問題:他說他前一段時間接了一棟大廈的廣告線路安裝,大廈周圍的廣告箱都是采用熒光燈照明,將近有1,200只左右。廣告箱的電源它是采用四根電線,就是三根25平方的火線,和一根16平方的零線,都是從配電箱引過來的,1,200支熒光燈都平均分在三小火線上。接好線路以后通電自驗正常,驗收通過。但是就這樣用了一段時間,突然發現零線燒斷了,當時以為是因為這個零線選的太小,然后又重新?lián)Q了一根25平方的,就這樣然后又用了一段時間,沒多久客戶打電話過來說零線又燒掉了,現在客戶很不滿意。
那這到底是什么原因呢?我叫他測一下每一相電線的電流,后用表一測,簡直驚呆了:三相火線電流每一項差不多都是90安,但是零線電流卻達到158安?。。?
這到底是什么原因呢?實際上零線電流過大的現象越來越普遍,為什么三相復合平衡零線還是會出現電流,并且電流比相線要多一半以上?這主要是因為諧波。
我們都知道,我們現在用的交流電是五十赫茲頻率的正弦交流電,而正弦交流電里面摻雜了頻率更高的雜波,我們把這個叫做諧波。諧波主要是由非線系負載產生,比如說UPS、開關電源、整流器、逆變器、變頻器等。當三相交流電的電流波形為正弦時,他們相差120度并且幅度相同,在零線上矢量疊加的結果是零,但是如果鑲嵌上的電流是脈沖狀的,那么他們就會在中心上面疊加起來。由于現在電氣設備,大多都含有整流電路,所以即使三相復合平衡,零線上也會有很多諧波,那終結果就是零線電流比火線還大。
零線電流這么大有什么危害?零線的截面值一般比火線要小,如果零線電流比火線還要大,那終就會導致零線過熱,然后燒掉。當零線斷線以后由于三相不完全平衡,就會造成各相電壓不一致,三相設備無法正常工作,用電少的一相,那么他的電壓就會升高,用電多的一相電壓就會降低,電壓升高的這一相,上面的設備就會燒掉,電壓降低的這一相設備就沒辦法工作。很多小區、寫字樓,還有有大量照明燈具的地方,他們都含有大量的非線性負載,諧波比較大。
既然諧波危害這么大,那有什么辦法可以消除諧波呢?

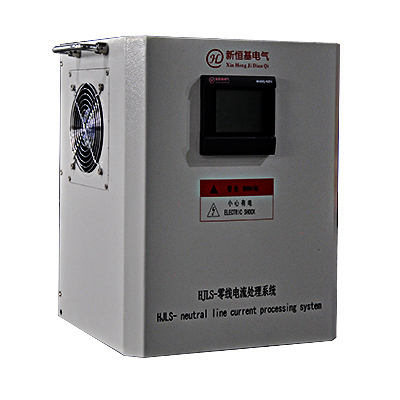

我們可以采用零線電流消除器,就可以消除90%左右零線電流了,好了今天就跟大家分享到這里。
